VMware vSAN, vSphere’e özgü, yüksek performanslı bir mimariyle endüstri lideri Hyper-Converged Altyapı çözümü sağlamaktadır.

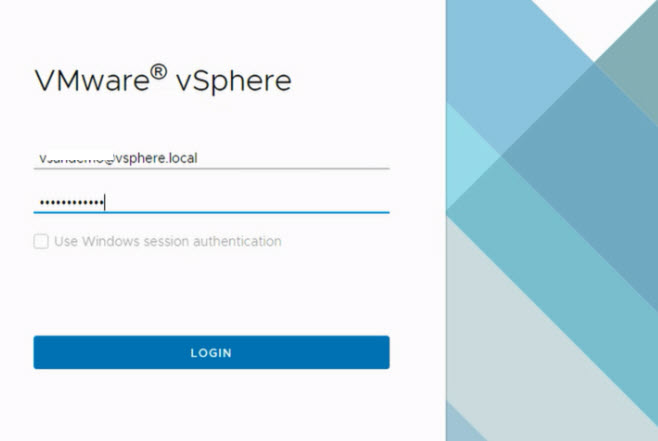

VMware vpshere sayfamıza login oluyoruz.

 Resim 1

Hosts and Cluster > Configure > vSAN>General tıklayıp giriş yapıyoruz.

  • vSphere giriş yaparak vSAN’ı etkinleştiriyoruz.
  • Deduplication and Compressions enabled konumuna getiriyoruz.
  • Unicast networking mode standart bırakıyoruz.
  • vSAN Toplamda 40 disk bulunmaktadır.

Resim 2

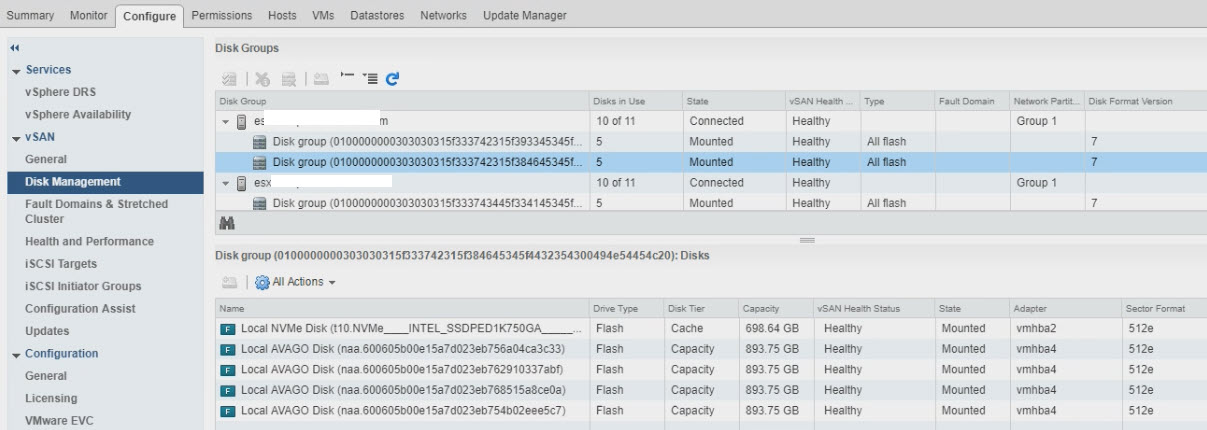

Daha Configure>vSAN>Disk Management’dan Esxi disk grubundan birini tıklıyoruz. Bir ESXi host’un ayrı disk grubunu seçerek, o disk grubunun ayrıntıları alt bölmede doldurulur. Bu vSAN kümesinde, her biri (2) disk grubuna sahip (4) ESXi host bulunur. Her disk grubunda 750GB SSD cache disk ve (4) 960GB SSD kapasiteli tier diskleri bulunmaktadır.

Resim 3

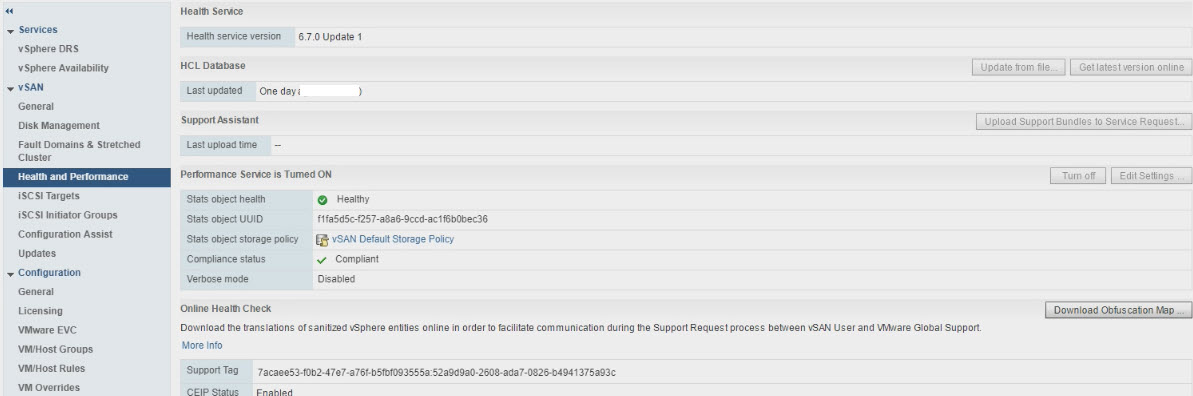

vSAN>Health and Performance>Performance Service>Edit Settings>On durumuna getiriyoruz.

Resim 4

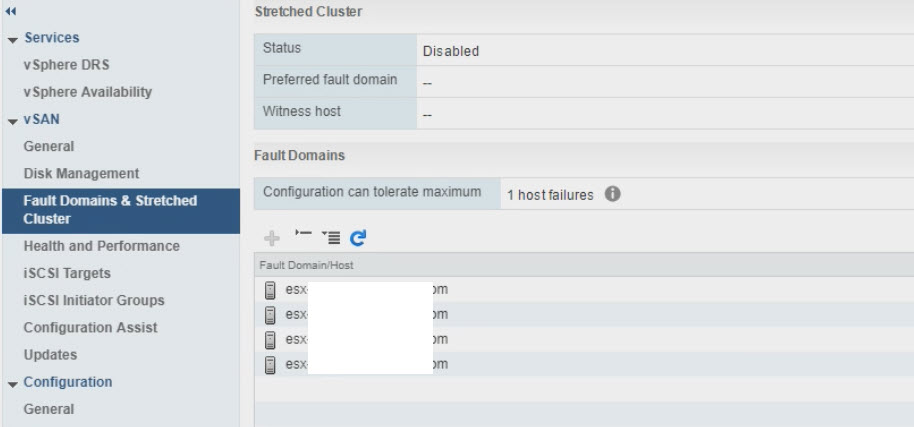

Fault Domains and Stretched Cluster menüsünden Stretched Cluster’ı disable durumuna getiriyoruz.

Resim 5

Monitor>vSAN>Helath durumunda , burada sağlıklı ve verimli çalışması için tüm testlerden geçmiş olmalı ve passed olmalıdır.

Resim 6

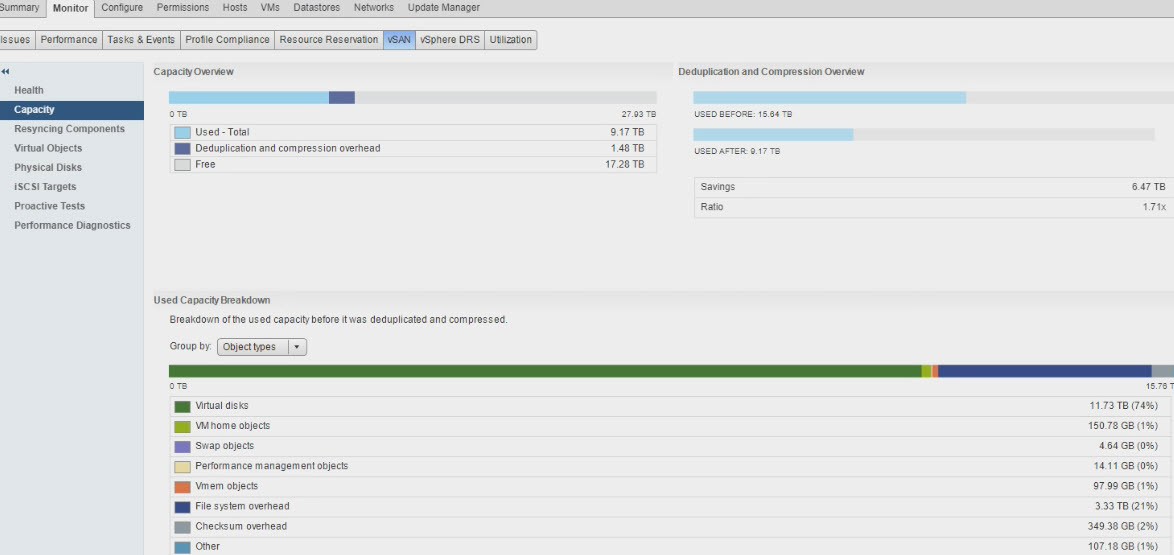

Monitor>vSAN>Capacity VSAN cluster hala seçiliyken, Monitör’ü , ardından Performans’ı ve ardından vSAN Backend’i tıklayınız. VSAN cluster’da VM’lerin IOPs, Throughput, Latency, Congestion görebilirsiniz.

Resim 7

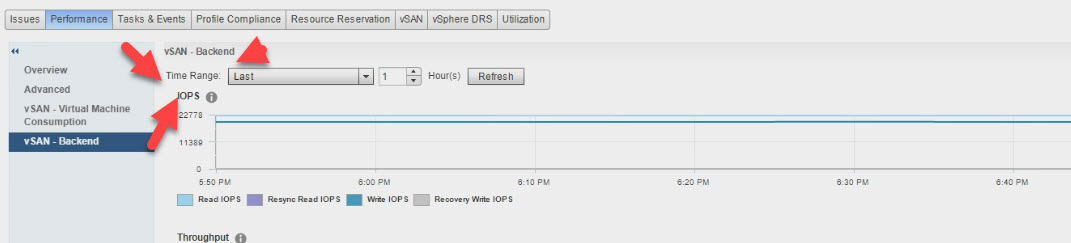

vSAN Backend’ten Time Range aralığını değiştirebilirsiniz.

Resim 8

Sanal sunucunun IO üreten disk dashboardunu , vm seçtikten sonra monitor>performance>vSan virtual machine seçilir.

Resim 9

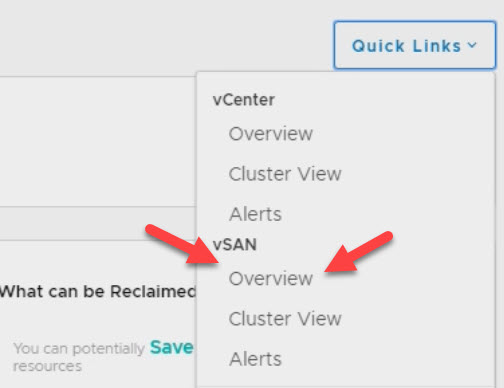

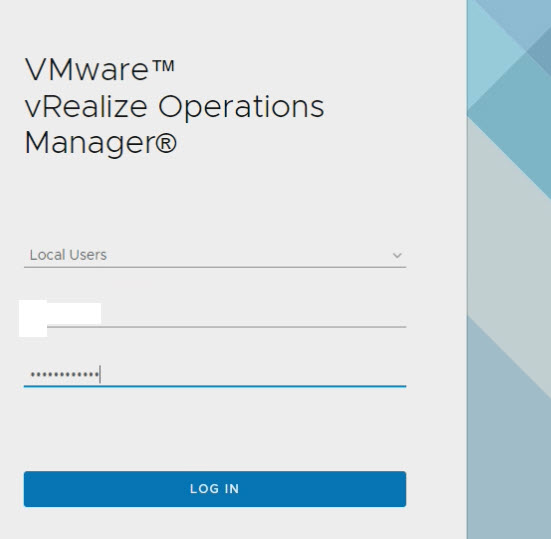

vROPS sayfamıza giriş yaptıktan sonra sağ tarafta bulunan Quick Links’i tıklıyoruz.Buradan vSAN-Overview tıklıyoruz.

Resim 10

Resim 11

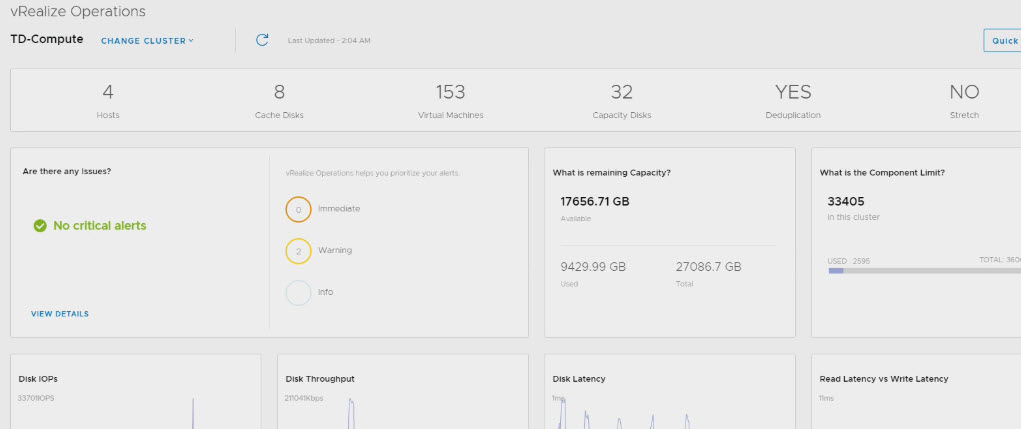

Bu dashboard’ta host bilgisi,disk IO’ları vSAN ile ilgili tüm bağlı bulunduğu sunucuları,diski görebiliyoruz.

Resim 12

Gösterge Tabloları’nı ve ardından vSAN Kapasiteyi seçebilirsiniz.. vROps, yöneticilerin sanallaştırılmış ortamlarındaki sorunları hızlı bir şekilde tanımlamasına yardımcı olmaktadır. Genel dashboard bize tam olarak neleri bilmemiz gerektiğini söyler; vSAN kümesinin kapasitesi ve kullanımını verimli kullanmamızı sağlamaktadır.

Resim 13

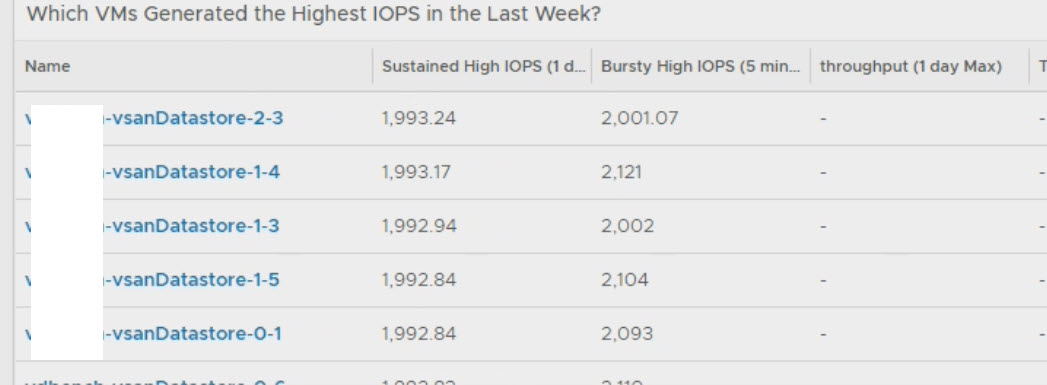

Haftanın en yüksek IOPS’sunu gösteren dashboard yine aynı sayfadan erişebilirsiniz.
